 Rampe led DIY pour nano elvish

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Rampe led DIY pour nano elvish   Mar 3 Jan 2012 - 13:46

Donc je commence ce sujet pour un projet que j’ai en tête depuis quelques jours. J’ai fait ma recherche sur internet et j’ai abouti sur la plupart des outils nécessaire. J’ai encore des doutes sur le nombre de led nécessaire à mon nano, et ce sujet m’aidera à conclure sur la liste final.

Je voudrais avoir un résultat assez pro en look.

Donc, je commence avec les leds :
kit rapidled
Mais je pense 5 blanches, 5 bleus et 2 UV dans un schéma qui ressemble à ca :


Mais je ne m’arrête pas là. Je voudrais bien sûr pouvoir contrôler les leds et gérer la puissance des leds mais aussi chaque couleur indépendamment.
Donc j’opte pour ça :
Controleur led

Et pour le final, la structure:
Boites alu
Heat Sinks
Mais aussi, vis allen, plexiglas, plaques fibre de carbone, colle epoxy etc..
Revenir en haut Aller en bas
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Ven 27 Avr 2012 - 10:46

Bon, après plusieurs semaines d'attente je me suis lance sur quelque chose de bien different.

Commande passe hier soir :

5 x 10W Dimmable LED Driver:
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=221001643525

3X 10W 10000K High Power 800LM LED Lamp Blub for Aquarium:
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=270854854262

3X 10W 455nm Royal Blue LED Panel for Aquarium:
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=270865862042

6X 10W-100W led Glass Len Reflector Collimator 5-90° 44mm+50mm reflector:
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=270956422034

High Power 10W LED Light Driver AC 85-265V to DC 9-12V:
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=270957528694

Total de : $140.63

Pour le driver, je n’ai pas eu le choix, plus de dimmer dispo, donc en attente j’ai pris un simple pour la 6eme led qui me reste.
60w de led en tout pour le nano est bien plus que suffisant.

A suivre...

Revenir en haut Aller en bas
Slade
Lysmata
Lysmata
avatar

Masculin Messages : 376
Date d'inscription : 25/05/2011
Age : 104
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Ven 27 Avr 2012 - 12:14

60W pour ton 30L ? Les epileds ne sont pas les meilleures leds au monde, mais ca va quand même te faire pas loin de 2.5x plus que ce qu'on met sur les 30l en général!
Revenir en haut Aller en bas
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Ven 27 Avr 2012 - 12:40

C pour le nouveau joujou qui arrive bientot, 90 litres
Revenir en haut Aller en bas
Slade
Lysmata
Lysmata
avatar

Masculin Messages : 376
Date d'inscription : 25/05/2011
Age : 104
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Ven 27 Avr 2012 - 13:09

Le mien part bientôt Wink

Ok j’attends de voir ca monté, surtout le nouveau bac! (a priori les optiques te serviront à rien , il y a quasiment rien comme lumière de 80 à 120°, et ce que tu pourrais récupérer va être perdu par l'optique elle même... et il faudra qu'ils m'expliquent comment ils trouvent 15 lumens/watts pour le royal blue, avec une led leds 225w mW alors que chez CREE on en fait 'que' 17 avec des leds DEUX fois plus puissantes (500mW) )
Revenir en haut Aller en bas
Nala
Dragon des Mers
Dragon des Mers
avatar

Féminin Messages : 3771
Date d'inscription : 17/11/2010
Age : 38
Localisation : Castries

MessageSujet: Re: Rampe led DIY pour nano elvish   Ven 27 Avr 2012 - 13:10

elvish a écrit:
Bon, après plusieurs semaines d'attente je me suis lance sur quelque chose de bien different.

Commande passe hier soir :

5 x 10W Dimmable LED Driver:
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=221001643525

3X 10W 10000K High Power 800LM LED Lamp Blub for Aquarium:
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=270854854262

3X 10W 455nm Royal Blue LED Panel for Aquarium:
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=270865862042

6X 10W-100W led Glass Len Reflector Collimator 5-90° 44mm+50mm reflector:
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=270956422034

High Power 10W LED Light Driver AC 85-265V to DC 9-12V:
http://cgi.ebay.com/ws/eBayISAPI.dll?ViewItem&item=270957528694

Total de : $140.63

Pour le driver, je n’ai pas eu le choix, plus de dimmer dispo, donc en attente j’ai pris un simple pour la 6eme led qui me reste.
60w de led en tout pour le nano est bien plus que suffisant.

A suivre...

Rajoutes les frais de douane à ton total Laughing
Revenir en haut Aller en bas
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Ven 27 Avr 2012 - 13:20

Oui, le total pour l instant est de 136.13 dollars (recu un remboursement de 4,5 dollars par ac-rc).
Des petits colis de 3 vendeurs.
J'espere eviter la douane puisque les colis ne sont pas en express.
Mais je rajouterais au prix la douanne si c'est le cas.
Revenir en haut Aller en bas
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Ven 11 Mai 2012 - 14:45

Premier paquet arrivé,
Pas de douane, paquet assez petit
Les photos:

Avec ma main dessus pour comparaison


Recap du paquet: 6 leds 10w 3 :10000k 3: 455k et un controlleur 50w dimmable.
Revenir en haut Aller en bas
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Sam 12 Mai 2012 - 20:01

Premier test de voir si tout marche.
Les six led sont en serie sur 50w. Donc 8.3 watt par led, c deja pas mal.



Je pense que ca va suffire.
Revenir en haut Aller en bas
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Mer 16 Mai 2012 - 8:16

Commande effectue chez conrad pour les dissipateurs.

3 188007-62 DISS. ANODI. 8310/200/N 200X40X35 MM
1 189070-62 PATE THERM 3 ML WL-DISP. KP92

Pour un total de 36.18 Eur

Livraison vendredi si tout se passe bien. J'ai aussi reçu le dernier driver de 10w pour une led uv qui devrais arriver la semaine prochaine.
Il reste aussi les reflecteurs qui devrais arriver.

Sinon beaucoup de recup derriere la nouvelle mairie. J'ai presque tout ce qu'il me faut pour le boitier.
Revenir en haut Aller en bas
grekers
Dragon des Mers
Dragon des Mers
avatar

Masculin Messages : 4041
Date d'inscription : 14/11/2010
Age : 35
Localisation : nimes

MessageSujet: Re: Rampe led DIY pour nano elvish   Mer 16 Mai 2012 - 8:54

Vivement de voir tout ça fini et en place
Revenir en haut Aller en bas
Slade
Lysmata
Lysmata
avatar

Masculin Messages : 376
Date d'inscription : 25/05/2011
Age : 104
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Mer 16 Mai 2012 - 19:50

elvish a écrit:

3 188007-62 DISS. ANODI. 8310/200/N 200X40X35 MM

Tu as pas peur de griller tes leds, la température de jonction max est très basse sur ce type de leds (75° en général), et pour la durée de vie max il faut rester en général sous les 65°.
Revenir en haut Aller en bas
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Mer 16 Mai 2012 - 20:50

Citation :
Tu as pas peur de griller tes leds, la température de jonction max est très basse sur ce type de leds (75° en général), et pour la durée de vie max il faut rester en général sous les 65°.

Je sais vraiment pas les temperatures que je vais optenir.
Avec 2 ventilos en plus, et les leds qui seront sous 8v et pas 10v.

2 led pour 1 dissipateur. Je pense que ca ira, non?
Revenir en haut Aller en bas
Slade
Lysmata
Lysmata
avatar

Masculin Messages : 376
Date d'inscription : 25/05/2011
Age : 104
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Mer 16 Mai 2012 - 21:00

Non ventilé 1 seule led à 9.6v pour moi ca ne passait pas, maintenant une fois ventilé c'est plus compliqué à calculer, surtout que ce n'est pas un radiateur qui est théoriquement ventilé que tu as pris et qu'ils ne donnent donc pas les °c/w pour un certain flux d'air. Tu verras à l'usage, si tu es à 35° à l'arrière du dissipateur ca ira probablement, si c'est 45°...
Revenir en haut Aller en bas
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Mer 16 Mai 2012 - 21:10

Merci pour l'avertissement, J'ai un thermomètre infrarouge qui m'aidera beaucoup.
Je pense que j'ai sous-estimé la chaleur que produisent ces leds.

Le problème c'est qu’en dissipateur, je ne sais vraiment pas quoi prendre.
Je vais surement commander des dissipateurs uniques pour chaque led.

Donc je cherche un dissipateur qui performe pour ne pas dépasser 45°c par watt si je veux rester en passif?
Revenir en haut Aller en bas
Slade
Lysmata
Lysmata
avatar

Masculin Messages : 376
Date d'inscription : 25/05/2011
Age : 104
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Mer 16 Mai 2012 - 21:21

Tu dois faire le calcul, mais si tu as un rth led de 0.9, avec une température ambiante de 27° cet été, 2 led de 8.3w et le support métal + pâte thermique
il faudrait un dissipateur 0.5°c/w pour rester en passif à 75°c (la valeur max), et impossible de passer sous les 65 (même si le dissipateur est froid ou toucher!).
Revenir en haut Aller en bas
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Ven 18 Mai 2012 - 23:05

Petit update, le texte demain matin car la c'est dodo!

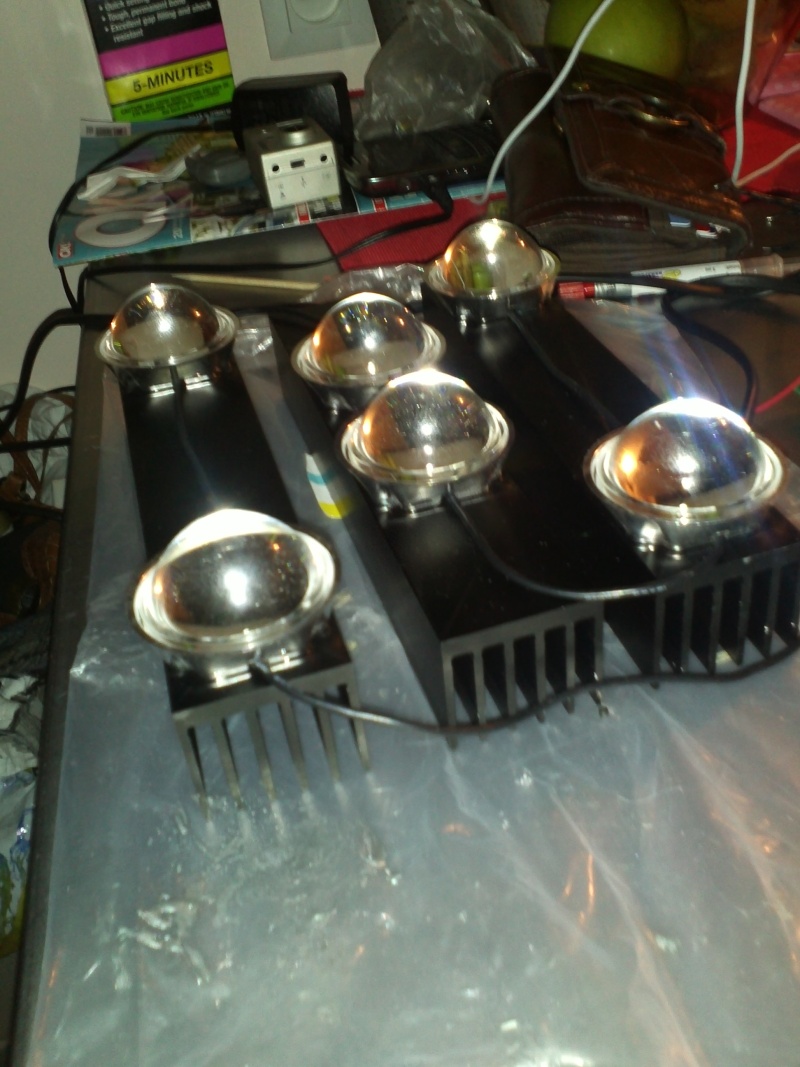

Donc arrivage des dissipateurs vendredi. Un essai avec la pâte thermique sans ventilation pendant 20 minutes, températures pour les led blanches 38,6 et 34,3 pour les bleus.
Je retire la pâte thermique, nettoie tout et je fais le mélange de pate thermique avec de l’époxy.
Une fois tout en place je soude les leds, je place les réflecteurs et j’essaye toutes les combinaisons possibles. Les leds seules sortent le plus de lumière, avec le réflecteur l’intensité de la lumière diminue, et une fois le verre posé, la lumière diminue encore plus.
J’essaye sur l’aquarium, et le meilleur résultat de couleurs est avec le réflecteur mais sans le verre.
Je modifie le réflecteur pour ne pas avoir de contact avec la led, et je colle à l’époxy.

Il me reste donc la boite. Affaire à suivre.







Dernière édition par elvish le Sam 19 Mai 2012 - 9:08, édité 2 fois
Revenir en haut Aller en bas
grekers
Dragon des Mers
Dragon des Mers
avatar

Masculin Messages : 4041
Date d'inscription : 14/11/2010
Age : 35
Localisation : nimes

MessageSujet: Re: Rampe led DIY pour nano elvish   Sam 19 Mai 2012 - 6:21

simpas tout ça tu les a pris ou tes dissipateur?
Revenir en haut Aller en bas
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Sam 19 Mai 2012 - 7:09

Citation :
Commande effectue chez conrad pour les dissipateurs.

3 188007-62 DISS. ANODI. 8310/200/N 200X40X35 MM
1 189070-62 PATE THERM 3 ML WL-DISP. KP92

Pour un total de 36.18 Eur
Revenir en haut Aller en bas
grekers
Dragon des Mers
Dragon des Mers
avatar

Masculin Messages : 4041
Date d'inscription : 14/11/2010
Age : 35
Localisation : nimes

MessageSujet: Re: Rampe led DIY pour nano elvish   Sam 19 Mai 2012 - 9:40

Ok merci
Revenir en haut Aller en bas
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Dim 20 Mai 2012 - 22:10

Weekend de bricolage. Il reste encore quelques heures de travail et ca sera bon.












Revenir en haut Aller en bas
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Lun 21 Mai 2012 - 21:00

Quelques petites photos sur le nano. Je vais finir ce weekend surement.









Revenir en haut Aller en bas
Fyleos
Dragon des Mers
Dragon des Mers
avatar

Masculin Messages : 5382
Date d'inscription : 11/06/2011
Age : 33
Localisation : Gallargues-le-montueux (30)

MessageSujet: Re: Rampe led DIY pour nano elvish   Lun 21 Mai 2012 - 21:28

J'aime bien la finition. Beau boulot.

_________________
Mon 300L sous LED ICI sur le forum.

Et le blog ...


Au besoin, contactez moi par MP
Revenir en haut Aller en bas
http://www.pixsweb.fr
elvish
Polychete
Polychete


Masculin Messages : 99
Date d'inscription : 13/09/2011
Localisation : Montpellier

MessageSujet: Re: Rampe led DIY pour nano elvish   Mar 22 Mai 2012 - 8:24

Merci, la finition n'est pas au point. Il reste du masticage, ponçage et peinture.
Par contre j'essaye de trouver un ventilateur design pour mettre au-dessus des dissipateurs.
Revenir en haut Aller en bas
Fyleos
Dragon des Mers
Dragon des Mers
avatar

Masculin Messages : 5382
Date d'inscription : 11/06/2011
Age : 33
Localisation : Gallargues-le-montueux (30)

MessageSujet: Re: Rampe led DIY pour nano elvish   Mar 22 Mai 2012 - 9:22

Si ça peut t'aider siffle siffle siffle


_________________
Mon 300L sous LED ICI sur le forum.

Et le blog ...


Au besoin, contactez moi par MP
Revenir en haut Aller en bas
http://www.pixsweb.fr
Contenu sponsorisé




MessageSujet: Re: Rampe led DIY pour nano elvish

Revenir en haut Aller en bas

Rampe led DIY pour nano elvish
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» rampe t5 pour nano
» Fabrication rampe LED DIY pour nano cube Dennerle 60L
» Rampe LED DIY pour nano de 60 litres
» Lumiere de complement bleue pour Nano 30L
» éclairage pour nano cube 60L

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
 :: Zone technique :: Vos projets-
Sauter vers:
